Comparez les sectionneurs, les interrupteurs de coupure de charge, les disjoncteurs, les parafoudres, les isolateurs composites et les fusibles à chute en fonction du point d'application, de la puissance électrique et des exigences d'installation.
Choisissez en fonction de la fonction principale, puis confirmez la classe de tension, le point d'application, le mode de montage et les accessoires requis.
Isolation visible à vide pour les lignes aériennes, les sous-stations et les appareillages de commutation utilisant des sectionneurs extérieurs ou intérieurs.
Commutation du courant de charge nominal et sectionnement des départs pour les appareillages de commutation intérieurs et les points de distribution extérieurs.

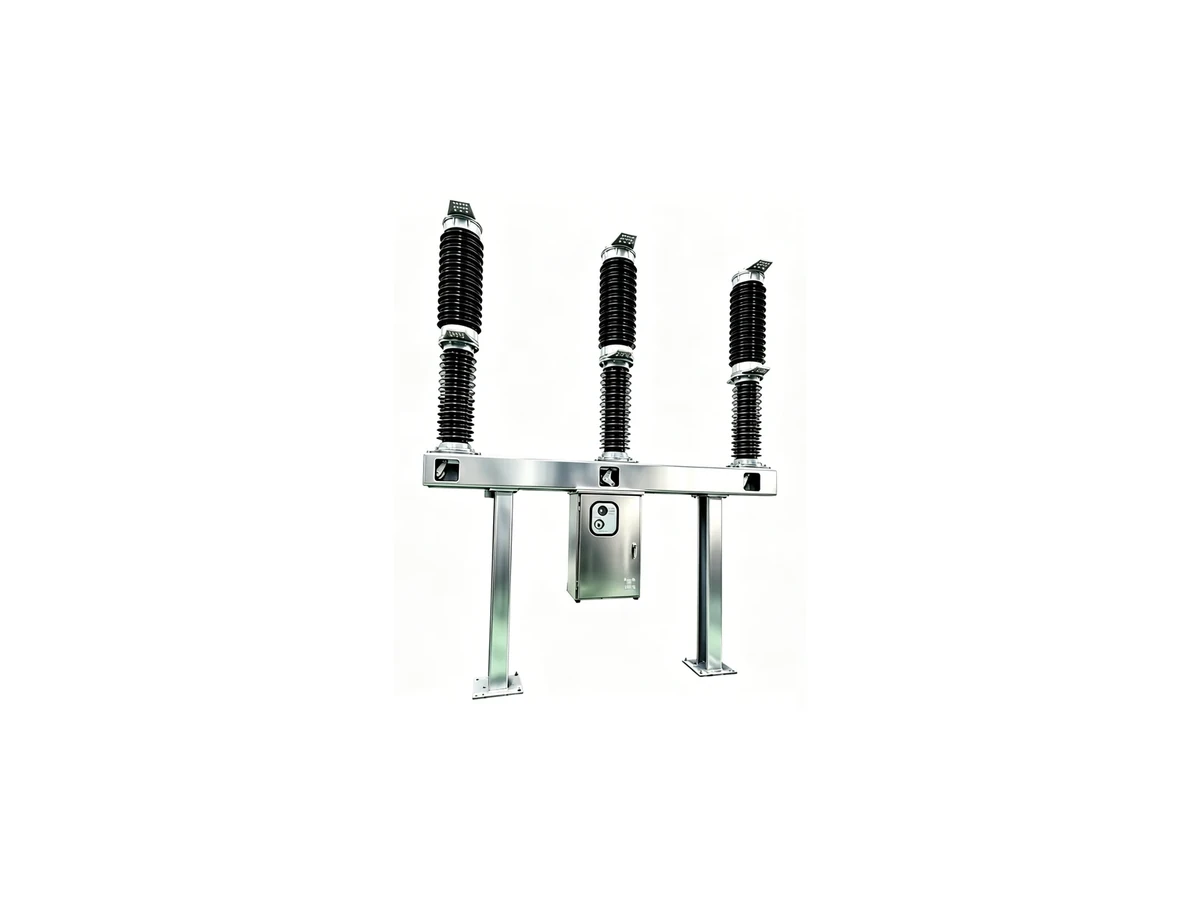

Protection contre les courants de défaut et protection des départs pour les panneaux intérieurs, les sous-stations et les applications sur poteaux.
Protection contre la foudre et les surtensions de commutation pour les lignes de distribution, les transformateurs, les sous-stations et les équipements connectés.
Isolation électrique et support mécanique pour les interfaces de suspension, de tension, de poteaux de ligne, de traverses et d'équipements.
Protection contre les surintensités pour les dérivations de transformateurs, les lignes latérales et les prises de ligne aériennes avec des fusibles spécifiques au projet.
Utilisez les couches d'alimentation principale, de dérivation protégée et de support d'équipement pour localiser la charge requise. Les catégories sont sélectionnées en fonction de l'application, et non selon un raccordement en série prédéfini.
Baies de distribution, sous-stations, points de protection montés sur poteaux et panneaux intérieurs.
Afficher les disjoncteurs Isolation visibleDéconnecter les commutateursIsolation hors charge avant toute intervention de maintenance au niveau des lignes, des sous-stations et des appareillages de commutation.

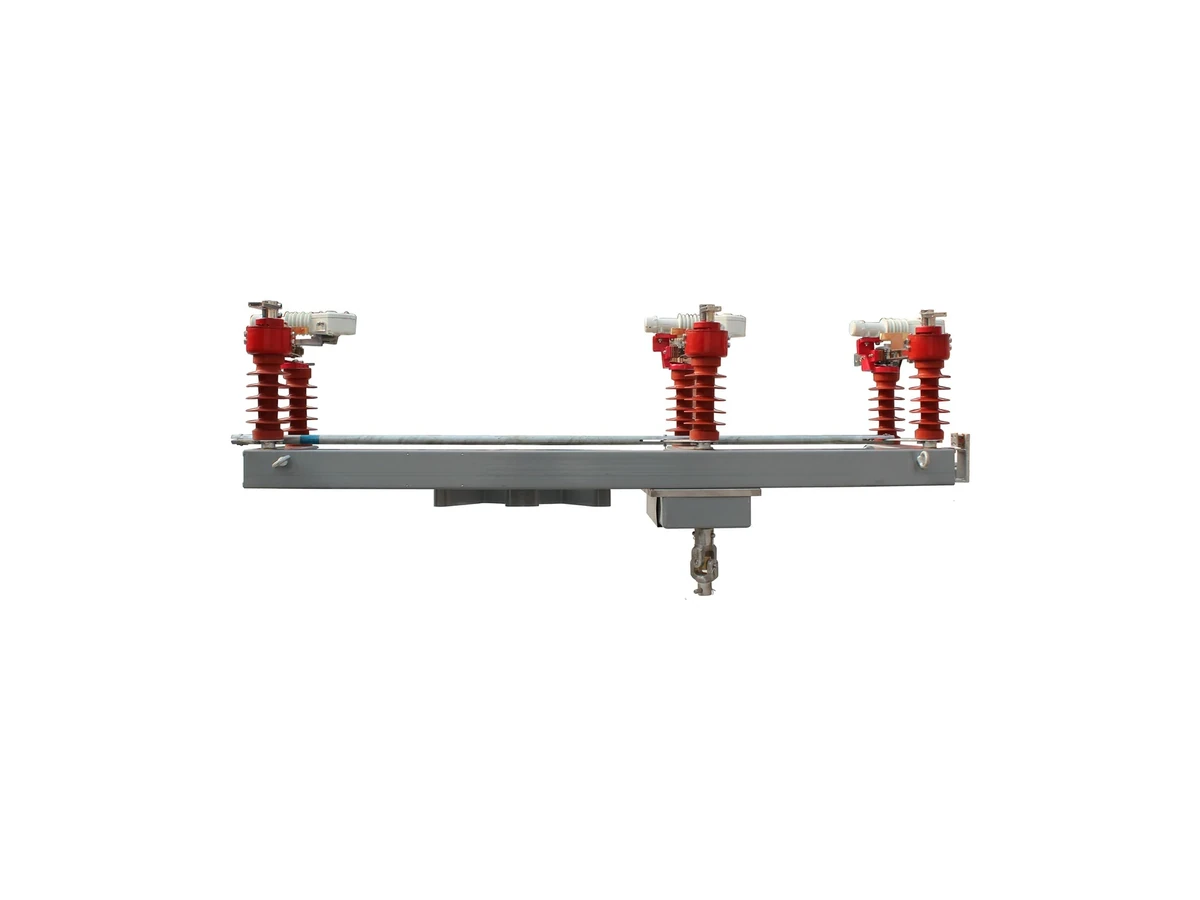

Interrupteurs de déconnexion à consulter Commutation de chargeInterrupteurs à rupture de chargeCommutation et sectionnement de la charge nominale aux points d'alimentation intérieurs ou extérieurs.
Interrupteurs de coupure de charge Chemin de surtension vers la terreParafoudresTerminaux de ligne, transformateurs, sous-stations et équipements connectés.

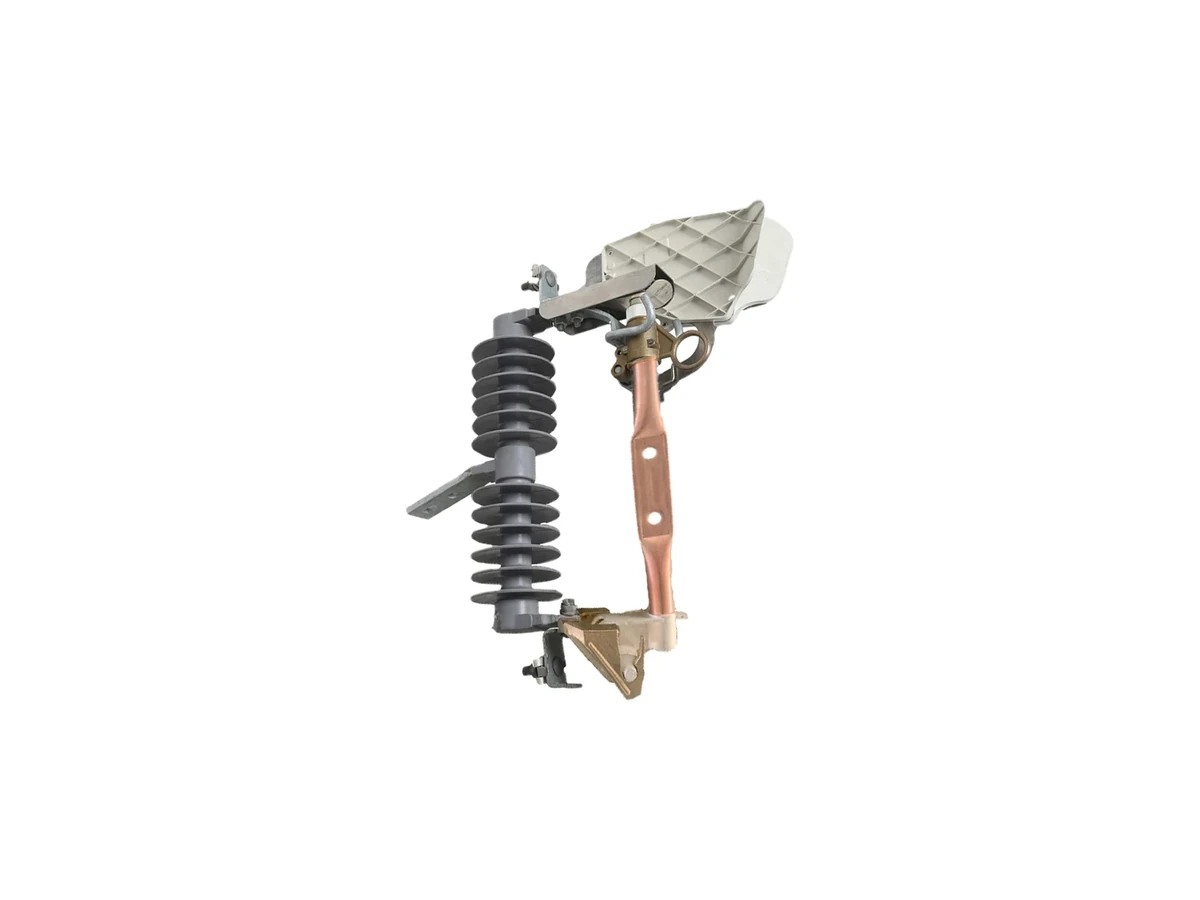

parafoudres à vue Transformateur et branchement latéralFusibles de dérivationProtection contre les surintensités sur les branches du transformateur, les lignes latérales et les prises de ligne aériennes.
Fusibles de décharge de la vue Isolation et support mécaniqueIsolateurs compositesSupports de conducteurs, de traverses et d'équipements pour les structures de lignes et de sous-stations.
Voir les isolateurs compositesCommencez par la fonction principale du système, puis vérifiez les caractéristiques spécifiques à chaque catégorie, les détails d'installation et l'ensemble d'accessoires sur la page technique correspondante.
Sélectionnez une catégorie pour suivre son entrée de fonctionnement, le fonctionnement de l'équipement et le résultat électrique. La bande finale identifie la structure à confirmer sur le schéma de la série sélectionnée.
Une fois que l'équipement en amont a supprimé la charge et le courant de défaut, la tringlerie de commande ouvre la lame ou le jeu de contacts pour établir un point d'isolation visible.
Lame ou contact mobile, contact fixe, isolateurs, tringlerie de commande et interface de verrouillage.
Un mécanisme d'entraînement actionne les contacts tandis que le dispositif de contrôle d'arc ou d'interruption sélectionné gère la commutation du courant de charge nominal.
Contacts principaux, support de contrôle ou d'interruption d'arc, mécanisme d'entraînement et interface de montage.
Une commande de protection ou de contrôle libère le mécanisme, ce qui sépare les contacts et permet à l'interrupteur d'éliminer le courant de défaut.
Déclencheur, mécanisme de fonctionnement, contacts et chambre d'interruption.
La colonne MOV devient conductrice lors d'une perturbation transitoire, dévie le courant de surtension vers la terre et retrouve ensuite une résistance élevée.
Blocs MOV, boîtier, bornes de ligne et de terre, fil de terre et sectionneur ou compteur en option.
La tige centrale supporte la charge mécanique tandis que le boîtier et les enveloppes en polymère assurent l'isolation externe.
Tige centrale, boîtier et abris en polymère, raccords d'extrémité et matériel d'interface.
La surintensité fait fondre le fusible ; l'arc électrique s'éteint et le tube fusible libéré retombe en position ouverte visible.
Fusible, tube fusible, contacts supérieur et inférieur, charnière et support de montage.
Une tension système commune ne rend pas les lignes de valeurs nominales interchangeables. Utilisez les données de série, le type d'installation et la norme applicable propres à la catégorie sélectionnée.
Les caractéristiques de coupure, d'isolation, mécaniques et d'accessoires restent liées au type et à la série d'équipement qui les définissent.
Chaque catégorie distingue sa base de notation des valeurs qui doivent rester propres à un autre type d'équipement, une autre série ou une autre installation.
Tension nominale, courant normal, niveau d'isolation, tenue aux courts-circuits et distance d'isolation pour la série intérieure ou extérieure sélectionnée.
Ne transférez pas les données de coupure de charge ou d'interruption de défaut provenant des interrupteurs de coupure de charge ou des disjoncteurs.
Mécanisme de fonctionnement, disposition des poteaux ou des panneaux, fonction de mise à la terre et schéma de la série sélectionnée.
Tension nominale, courant normal, fréquence, courant de coupure de charge, pouvoir de coupure en court-circuit et niveau d'isolation pour le modèle d'interrupteur sélectionné.
Ne pas substituer les données d'interruption de défaut du disjoncteur ou le service à vide du sectionneur.
Construction intérieure ou extérieure, moyen d'interruption, fusible ou boîtier de commande et méthode de fonctionnement.
Tension et courant nominaux, courant de coupure et d'établissement en court-circuit, tenue en court-circuit, niveau d'isolation et séquence de fonctionnement.
Ne copiez pas les valeurs de commutation de coupure en charge, les données du contrôleur ou les caractéristiques des accessoires d'une autre série de disjoncteurs.
Relais ou contrôleur, tension de commande, interface CT, besoin de réenclenchement et type d'installation.
Tension nominale, MCOV, courant de décharge nominal, tension résiduelle, capacité énergétique, distance de fuite et type de boîtier.
Ne sélectionnez pas la tension de coupure maximale (MCOV) ou la tension résiduelle à partir de la seule tension nominale du système, ni n'utilisez les valeurs nominales du moniteur et du compteur pour le corps du parafoudre.
Dispositif de mise à la terre, altitude, niveau de pollution, type de logement et besoin d'un sectionneur ou d'un compteur.
Classe de tension, distance de fuite, charge mécanique ou en porte-à-faux spécifiée, dimensions de l'interface et profil du boîtier.
Ne mélangez pas les valeurs de suspension, de tension, de poteau de ligne, de traverse, de bague ou d'accessoires entre les types de produits.
Raccords d'extrémité, sens de charge, interface conducteur ou équipement, niveau de pollution et dimensions d'encombrement.
Tension nominale, courant continu, courant de coupure nominal, niveau d'isolation et caractéristique du fusible pour le coupe-circuit sélectionné.
Ne pas utiliser uniquement le courant du porte-fusible pour sélectionner le calibre du fusible ou son pouvoir de coupure.
Type de fusible, coordination de la protection par transformateur ou latérale, angle de montage, support et conditions environnementales.
Commencez par sélectionner la catégorie et la série d'équipement. Vérifiez ses caractéristiques techniques, ses interfaces d'installation et les documents de projet requis avant l'approbation du modèle.
Faire correspondre la classe de tension, le courant normal, le niveau d'isolation et la capacité de service spécifique à une série d'équipements identifiée et à la norme applicable.
La catégorie, la série, la norme et la révision sont identifiées dans le même ensemble de données.
Vérifiez les dimensions générales, les trous de fixation, l'orientation des bornes, l'interface du mécanisme de fonctionnement et les dégagements électriques ou mécaniques requis.
Demandez un schéma d'encombrement ou un plan de montage chaque fois que des dimensions fixes influent sur l'installation.
Confirmer les normes applicables, les rapports d'essais ou d'inspections, les détails de l'emballage et toute documentation de destination requise pour l'approbation.
Les titres des documents, les références des modèles et les révisions applicables correspondent à l'équipement sélectionné.
Les photos du produit peuvent aider à identifier sa construction. Elles ne remplacent pas les données de puissance des séries, et un schéma d'accessoire ne définit pas les performances de l'équipement principal.
Choisissez d'abord la catégorie d'équipement, puis indiquez les conditions qui affectent les caractéristiques, la construction, les interfaces et le périmètre du document.
Catégorie d'équipement, position d'application et fonction requise : isolation, commutation de charge, interruption de défaut, protection contre les surtensions, support d'isolation ou protection par fusible.
Tension du système, fréquence, courant nominal, capacité de court-circuit ou de commutation, niveau d'isolation et norme applicable du réseau électrique ou norme CEI.
Utilisation intérieure ou extérieure, montage sur poteau, panneau, armoire ou structure, altitude, niveau de pollution, température ambiante et mode de fonctionnement.
Schéma d'encombrement ou de montage requis, accessoires, tension de commande le cas échéant, quantité, pays de destination, exigences d'inspection et d'emballage.
Il couvre les sectionneurs extérieurs, les interrupteurs à coupure dans l'air extérieurs, les sectionneurs à fusibles, les interrupteurs de mise à la terre, les sectionneurs de dérivation et les sectionneurs intérieurs utilisés pour l'isolation des lignes, la sectionnement, la mise à la terre et les décisions de commutation pour la maintenance.
Utilisez un sectionneur extérieur lorsque la principale exigence est l'isolation visible à vide. Utilisez un sectionneur extérieur lorsque le point de ligne nécessite également une coupure dans l'air ou une sectionnement, conformément au calibre et au mode de fonctionnement sélectionnés.
Choisissez un sectionneur à fusible lorsque la protection par fusible et l'isolation visuelle doivent être assurées par la même branche du transformateur, le même point de dérivation ou le même point de protection de ligne extérieure. Veuillez indiquer les spécifications du porte-fusible ou du fusible, ainsi que la tension et l'intensité nominales.
Vérifiez les interrupteurs de mise à la terre lorsque la séquence de fonctionnement requiert un point de mise à la terre dédié. Vérifiez les sectionneurs de dérivation lorsqu'un réenclencheur, un disjoncteur ou un appareil de commutation nécessite une voie de dérivation pour la maintenance.
Veuillez indiquer la classe de tension, le courant nominal, la position de la ligne, le service d'isolation ou de commutation, le mécanisme de fonctionnement, des photos ou des schémas de montage, la quantité, le pays de destination et toute exigence de norme du service public.
Non. Le hub doit d'abord restreindre la gamme de produits. Le choix du modèle intervient une fois que la tension, le service, les schémas d'installation et les documents requis sont connus.
